Какво е терминал за DIN релса?

Електрическите кутии, контролните панели и системите за промишлена автоматизация разчитат на един основен компонент, за да организират и разпределят захранването безопасно и ефективно –Клемен блок за DIN шина. Независимо дали проектирате нов контролен шкаф или надстройвате съществуваща инсталация, разбирането какво представлява терминалът за DIN релса, как работи и защо има значение може значително да повлияе на надеждността, безопасността и разходите за дългосрочна поддръжка на вашата система. Тази статия предлага задълбочен, технически обоснован поглед към един от най-важните компоненти в съвременното електротехника.

ПриYueqing TAER Electric Co., Ltd., нашият екип е прекарал години в инженерство и производство на високопроизводителни решения за терминални блокове за DIN релса за клиенти в производствени, енергийни, сградни автоматизации и транспортни индустрии по целия свят. В това ръководство ние покриваме всичко - от основни дефиниции и параметри на продукта до най-добри практики за инсталиране и критерии за избор - давайки ви знанията, за да вземете уверени, информирани решения за следващия си проект.

Какво представлява терминалът за DIN релса и как работи?

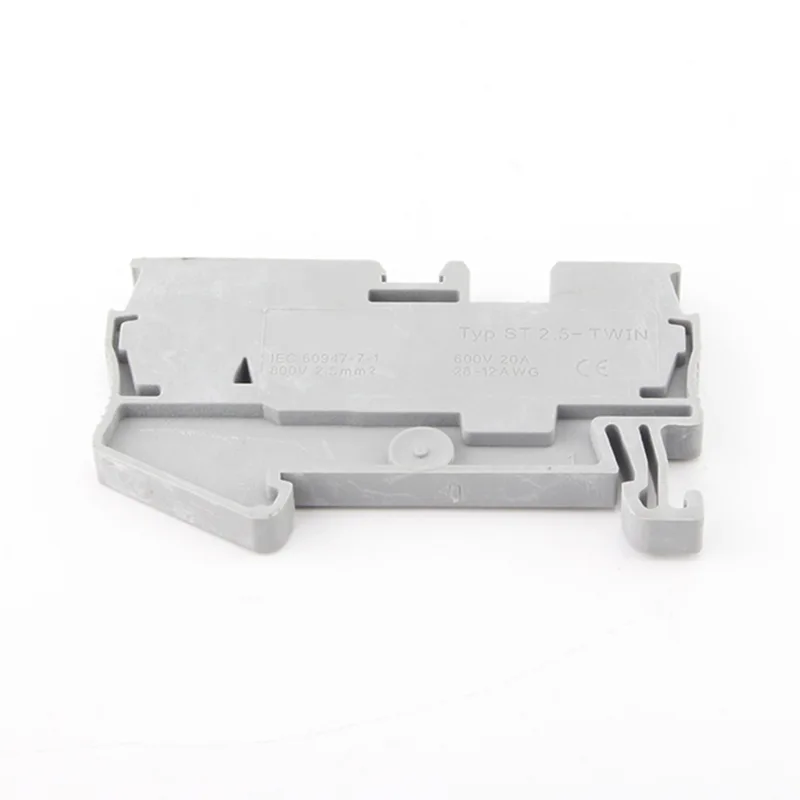

Терминалът за DIN релса е модулен, изолиран електрически конектор, предназначен за монтиране върху стандартизирана метална релса — обикновено наричана DIN релса (Deutsche Institut fur Normung rail) — вътре в електрически кутии и контролни панели. Той служи като централна точка на свързване, където електрическите проводници са свързани, организирани и разпределени в цялата инсталация. Вместо да разчита на разхлабени кабелни връзки или сложни потребителски схеми на окабеляване, клемният блок за DIN релса осигурява чист, повторяем и съвместим с кода метод за управление на електрически вериги.

Основният принцип на работа е ясен. Всеки клемен блок съдържа проводим метален елемент — обикновено изработен от медна сплав или калаен месинг — затворен в огнеупорен изолационен корпус. Проводниците се вкарват в портовете на терминала и се закрепват чрез затягащи механизми. Металният носач щраква или се плъзга върху DIN шината, фиксирайки блока здраво на място. Множество клемни блокове могат да бъдат подредени един до друг по дължината на релсата, създавайки структуриран канал за окабеляване, който е лесен за проверка, тестване и модифициране.

Ключови функционални компоненти на стандартКлемен блок за DIN шинавключват:

• Изолационен корпус:Обикновено изработен от PA66 (полиамид) или поликарбонат, осигуряващ висока диелектрична якост и забавяне на горенето според стандартите UL 94 V-0 или V-2.
• Текуща лента / проводящ елемент:Меден или месингов прът, покрит с никел или калай за устойчивост на корозия и осигуряване на стабилна проводимост във времето.
• Затягащ механизъм:Предлага се в дизайни с винтова скоба, пружинна скоба, натискане или IDC (контакт с изместване на изолацията), всеки от които предлага различни предимства в скоростта на окабеляване, устойчивост на вибрации и достъпност за поддръжка.
• Монтажно краче / скоба за релса:Долната част на корпуса, която се заключва към DIN шината. Повечето съвременни терминали поддържат както EN 50022 35 mm, така и EN 50035 G-релсови профили.
• Порт за аксесоари:Слотове или жлебове отстрани или отгоре на корпуса за приемане на крайни скоби, мостови джъмпери, разделителни плочи и етикети за маркиране.

Модулният характер на Din Rail терминала означава, че всеки блок може да бъде индивидуално заменен или преконфигуриран, без да се нарушават съседните връзки - критично предимство за екипите по поддръжка, работещи при тесни производствени графици. Нашите инженери вCHTARспециално проектирахме нашата продуктова гама от клемни блокове за DIN релса с тестови портове без инструменти и цветно кодирани корпуси, за да намалим допълнително времето за обслужване на място.

Какви са основните типове клемни блокове за DIN релса?

Не всички клемни блокове за DIN релса са еднакви. Различните конфигурации на вериги, изискванията за безопасност и пространствените ограничения изискват различни дизайни на терминали. Разбирането на основните категории позволява на инженерите и професионалистите по доставките да определят точно правилния продукт за тяхното приложение.

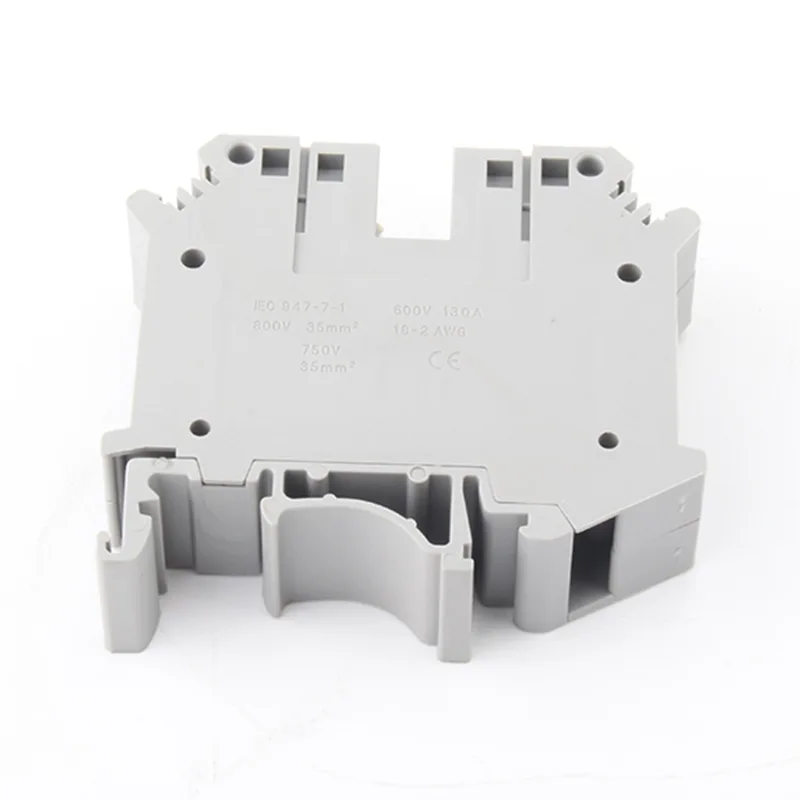

Проходни клемни блокове

Най-често срещаният тип, използван за директни връзки проводник към проводник. Токът преминава директно през вътрешната шина от единия вход на проводника до другия. Подходящ за общо електроразпределение и сигнални вериги.

Заземителни клеми

Специално проектиран за създаване на надежден път за заземяване. Вътрешният метален елемент е в пряк контакт с DIN шината, която сама по себе си е заземена. Те са цветно кодирани в жълто-зелено според стандартите IEC 60445.

Кондензирани клемни блокове

Включете миниатюрен държач за предпазител в тялото на клемата, осигурявайки защита от свръхток на ниво разклонение на веригата. Смяната на предпазителя е възможна без прекъсване на кабелите, което значително опростява поддръжката.

Изключете/изолирайте клемни блокове

Разполага с вграден механизъм за разединяване с острие на нож, който позволява отваряне на веригата без премахване на проводниците. От съществено значение при приложения за тестване, измерване и безопасно блокиране.

Многостепенни клемни блокове

Подредете две или три верижни нива вертикално в рамките на един корпус. Нашата фабрика доставя двуетажни и триетажни варианти, които намаляват изискванията за ширина на панела с до 60% в сравнение с еквивалентните едноетажни редове.

Сензорни / задвижващи клеми

Проектиран за окабеляване на 24V DC сензор в системи за автоматизация. Включете интегрирани LED индикатори, диодна защита и многопроводникови входове за опростяване на връзките на полеви устройства.

Какви параметри на продукта определят висококачествен клемен блок за DIN релса?

Изборът на клемен блок за DIN релса само въз основа на цената е грешка, която води до повреди, гаранционни претенции и скъпоструващ престой. Правилният избор започва с ясното разбиране на техническите параметри, които определят производителността, безопасността и дълголетието. ПриCHTAR, нашите продукти с клемен блок за DIN релса са оценени и тествани спрямо следните критични параметри:

Електрически параметри

• Номинално напрежение:Максималното продължително работно напрежение, с което терминалът може безопасно да се справи. Нашата стандартна гама обхваща 250V, 400V, 600V, 800V и 1000V AC/DC варианти.
• Номинален ток:Максималният непрекъснат капацитет на тока. Нашата продуктова линия обхваща терминали от 6A (ниво на сигнала) до 125A (разпределение на тежка мощност).
• Диелектрична якост:Тестван при 2x номинално напрежение + 1000V за 1 минута съгласно IEC 60947-7-1. Това потвърждава, че изолацията няма да се разруши при условия на пренапрежение.
• Контактно съпротивление:Измерва се в милиоми. По-ниското контактно съпротивление означава по-малко генериране на топлина и подобрена енергийна ефективност. Нашите клеми са тествани, за да поддържат контактно съпротивление под 5mO през целия им експлоатационен живот.
• Рейтинг на устойчивост на късо съединение:Максималният ток на повреда, който терминалът може да издържи без структурна повреда. Критичен за панели, защитени от предни прекъсвачи.

Механични параметри

• Диапазон на въвеждане на кабела:Минималното и максималното напречно сечение на проводника, което терминалът може да приеме, изразено в mm2 или AWG. Нашата гама включва 0,5 mm2 до 95 mm2 плътен или многожилен проводник.
• Момент на затягане (тип винт):Специфицираният момент на затягане в Nm. Свръх или недостатъчното въртене са режими на повреда. Нашите таблици с данни посочват точните стойности за всеки размер на продукта.
• Материал на корпуса:PA66 GF30 (полиамид, подсилен със стъклени влакна) за стандартни клеми; наличен поликарбонат за ревизионни панели с висока прозрачност.
• Клас на запалимост:UL 94 V-0 като стандарт в цялата ни гама клемни блокове за DIN шина, което означава самозагасване в рамките на 10 секунди след отстраняване на пламъка.
• Работен температурен диапазон:Стандартният диапазон е от -40 градуса C до +120 градуса C, подходящ както за външни шкафове, така и за промишлени среди с висока околна среда.
• Степен на защита:Самите клемни блокове обикновено са класифицирани като IP20; корпусът осигурява външна IP оценка.

Референтна таблица с пълни параметри на продукта

Защо клемният блок за DIN релса е индустриален стандарт за окабеляване на панели?

Инженерите и производителите на панели по целия свят се сближиха с клемния блок на DIN шина като техен предпочитан метод за окабеляване по много практични причини. Разбирането на тези причини помага да се оправдае инвестицията в качествени терминали и обяснява защо нестандартните алтернативи създават дългосрочен риск.

Ползата от стандартизацията сама по себе си е значителна. Профилът на DIN шина е определен от международните стандарти (EN 50022, EN 50023, EN 50035), което означава, че клемни блокове от нашата фабрика вYueqing TAER Electric Co., Ltd.са физически взаимозаменяеми със стандартните аксесоари на пазара. Това защитава клиентите от зависимостта от един източник и опростява изграждането на глобални панели, където се изисква местно снабдяване.

Отвъд стандартизацията, клемният блок за DIN шина осигурява измерими предимства във всяка фаза от жизнения цикъл на проекта:

• Фаза на проектиране:Модулният дизайн позволява на инженерите да изчислят точния текущ капацитет и изискванията за пространство без сложни персонализирани конфигурации. Стандартните CAD символи и 3D модели ускоряват дизайна на оформлението на панела.
• Фаза на производство:Монтажът с щракване е значително по-бърз от монтираните с болтове клемни ленти. Вариантите с пружинна скоба позволяват вкарване на тел с една ръка без инструменти, като съкращават времето за сглобяване на панела с 30% до 50% при нашите фабрични изпитания.
• Фаза на тестване:Аксесоарите за изключване и тестване на щепсела позволяват веригите да бъдат индивидуално изолирани и тествани, без да се нарушават съседните връзки, намалявайки времето за пускане в експлоатация и риска от грешки при кръстосано окабеляване.
• Фаза на поддръжка:Индивидуалната подмяна на терминала без цялостно повторно окабеляване на панела означава време за ремонт, измерено в минути, а не в часове. Цветно кодираните корпуси и отпечатаните маркери позволяват на техниците да проследяват незабавно веригите.
• Фаза на съответствие:Съответствието с IEC 60947-7-1 и UL 508A е предварително сертифицирано на ниво компонент, което опростява сертификационните одити на ниво панел за крайни клиенти.

Нашите клиенти постоянно съобщават, че преминаването към правилно определено оформление на клемен блок за DIN шина намалява грешките в окабеляването на панела с над 40% и намалява наполовина средната продължителност на обаждането за поддръжка. Това не са незначителни подобрения — те се превръщат директно в намалени гаранционни претенции, по-висока удовлетвореност на клиентите и по-ниски общи разходи за притежание за период от 10 до 20 години експлоатационен живот на панела.

Как избирате правилния терминал за DIN шина за вашето приложение?

Избирането на правилния клемен блок за DIN релса изисква съпоставяне на номиналните параметри на продукта с действителните условия на работа на веригата — с приложени подходящи граници на безопасност. Систематичният процес на подбор избягва както свръхспецификация (ненужни разходи), така и недостатъчна спецификация (риск за безопасността и надеждността).

Следвайте тези стъпки като структурирана рамка за избор:

1. Определете напрежението и тока на веригата:Започнете с действителното работно напрежение и максималния продължителен ток на веригата. Приложете коефициент на понижаване от най-малко 20% за околни температури над 40 градуса C или за клемни редове с висока плътност, където възниква термично натрупване.
2. Определете вида и напречното сечение на проводника:Проверете дали проводниците са твърди, финожилни или гъвкави проводници с накрайник. Всеки тип има различни изисквания за затягане. Клемите с пружинни скоби обикновено се справят с фино усукани проводници по-добре от конструкциите с винтови скоби без накрайници.
3. Определете условията на околната среда:Диапазонът на работната температура, наличието на вибрации (изберете пружинна скоба за среди с висока вибрация), излагането на химикали и степента на замърсяване влияят върху избора на материал на корпуса и контактно покритие.
4. Проверете необходимите сертификати:Северноамериканските пазари изискват терминали, включени в списъка на UL/CSA. Европейските пазари изискват маркировка CE. Слънчевите и електромобилните приложения може да изискват допълнителни TUV или IEC 62196 сертификати. Нашата продуктова гама DIN Rail Terminal Block включва напълно сертифицирани опции за всички основни пазари.
5. Изберете технологията на свързване:Винтова скоба за гъвкавост и възможност за ремонт на място; пружинна скоба за скорост и устойчивост на вибрации; Push-in за високообемно автоматизирано окабеляване; IDC за приложения с лентов кабел.
6. Планирайте аксесоарите:Крайните скоби, мостовите джъмпери, маркиращите ленти, разделителните плочи и пробните тапи трябва да бъдат определени на етапа на проектиране, за да се избегнат забавяния при доставката по време на изграждането на панела.

Сравнение на технологиите за свързване

Нашият технически екип вYueqing TAER Electric Co., Ltd.е на разположение, за да прегледате схемите на вашия панел и да препоръчате оптималната спецификация на клемен блок за DIN шина за вашето приложение. Предоставяме безплатна техническа консултация преди продажба за квалифицирани проекти.

Как Yueqing TAER Electric Co., Ltd. произвежда терминали за DIN релса?

Производствените клемни блокове за DIN релса изискват прецизност на всеки етап — от избора на суровина до тестването на готовия продукт. ПриYueqing TAER Electric Co., Ltd., нашият производствен процес е изграден около строги принципи за управление на качеството, със сертификат ISO 9001, управляващ всяка производствена стъпка.

Нашата фабрика управлява специализирани производствени линии за всяка фамилия клемни блокове, поддържани от вътрешно производство на инструменти и форми. Това дава на нашия инженерен екип гъвкавостта да персонализира размерите на корпуса, цветовите кодове и конфигурациите за маркиране за OEM клиенти без ограничения за минимално количество на поръчката, които обикновено се прилагат при доставка от търговски компании.

Нашият процес за контрол на качеството

• Проверка на входящия материал:Всички медни сплави, месинг и полимерни суровини се тестват партидно при пристигането. Чистотата на медта, якостта на опън и запалимостта на полимера се проверяват преди материалите да влязат в производството.
• Контрол на размерите в процеса:Системите за автоматизирана визуална инспекция проверяват размерите на корпуса и геометрията на контакта при всеки цикъл на леене под налягане и щамповане. Частите извън толеранса се отхвърлят автоматично.
• Тестване на контактно съпротивление:100% от готовите клемни блокове се тестват за контактно съпротивление с помощта на четирипроводна система за измерване на милиоми. Единиците, надвишаващи прага от 5mO, се отстраняват от производствената партида.
• Изпитване на диелектрична якост:Тестване на произволни проби при 2x номинално напрежение + 1000 V съгласно IEC 60947-7-1 се извършва на всяка производствена партида.
• Тестване на силата на издърпване:Силата на задържане на телта се измерва върху примерни единици, за да се потвърди, че работата на затягащия механизъм отговаря на спецификацията.
• Валидиране на термично стареене:Тестовете за ускорено стареене при 120 градуса C в продължение на 1000 часа потвърждават, че корпусът и контактните материали запазват свойствата си през очаквания експлоатационен живот на продукта.

Нашата фабрика доставя продукти с клемен блок за DIN релса на клиенти в над 40 държави. Нашите опаковки за износ са предназначени да предпазват от повреда при транспортиране и излагане на влага, с опаковки с десикант, включени във всяка картонена кутия за морски превози. Сроковете за изпълнение на стандартните артикули от каталога обикновено са от 7 до 15 работни дни от потвърждението на поръчката.

Заключение

Клемният блок за DIN шина е много повече от аксесоар за пасивно окабеляване. Това е прецизно конструиран компонент, който пряко влияе върху безопасността, надеждността и възможността за поддръжка на всеки електрически панел и система за управление, от които е част. От захранващи блокове, управляващи общи разпределителни вериги до варианти с предпазител и прекъсване, защитаващи критични товари, всеки продукт в нашата гама наYueqing TAER Electric Co., Ltd.е проектиран и произведен, за да осигури постоянна производителност през десетилетия на експлоатация.

Изборът на правилния терминал за DIN релса започва с ясно разбиране на параметрите на веригата, условията на околната среда и изискванията за сертифициране. Продължава с избора на производител, който контролира качеството от суровината до крайния продукт — не такъв, който сглобява компоненти, произхождащи от непроверени доставчици. Нашата продуктова линия за терминален блок за DIN релса е подкрепена от пълна техническа документация, сертифицирани тестови доклади и специализиран инженерен екип, готов да подкрепи вашия проект от спецификацията до пускането в експлоатация.

Ако оценявате решенията за Din Rail Terminal за нов дизайн на панела, надстройка на системата или OEM продукт, изискващ дългосрочна непрекъснатост на доставките, нашият екип наYueqing TAER Electric Co., Ltd.е готов да съдейства. Нашият продуктов каталог обхваща над 300 стандартни SKU, с персонализирани конфигурации, налични във всички продуктови семейства.
